Sensore termico: come funziona la visione attraverso il calore
La visione termica è spesso percepita come una tecnologia quasi magica: vedere nel buio totale, attraverso la vegetazione, a volte persino in condizioni meteorologiche avverse.
Tuttavia, il suo funzionamento si basa su un principio fisico semplice e perfettamente controllato: la rilevazione del calore.
In questo articolo spiegheremo come funziona realmente un sensore termico, cosa misura esattamente e perché è così efficace per il rilevamento.
1. Un sensore termico non vede la luce
È il punto più importante da comprendere.
A differenza di una telecamera classica o della visione notturna, un sensore termico:
-
non cattura alcuna luce visibile,
-
non dipende né dalla luna, né dalle stelle,
-
non necessita di alcuna illuminazione a infrarossi.
👉 Rileva unicamente la radiazione termica emessa naturalmente dagli oggetti.
Ogni corpo la cui temperatura è superiore allo zero assoluto emette energia sotto forma di infrarossi.
Animali, esseri umani, motori, edifici o persino il suolo riscaldato dal sole sono quindi naturalmente visibili per un sensore termico.
2. L’infrarosso lontano (LWIR): il cuore del termico
La visione termica sfrutta una parte ben precisa dello spettro infrarosso:
👉 l’infrarosso lontano, chiamato anche LWIR (Long Wave Infrared).
Intervallo spettrale
-
Circa 8-14 micrometri (µm)
Questo intervallo corrisponde esattamente all’energia termica emessa dagli esseri viventi a temperatura ambiente.
👉 È per questo motivo che la visione termica funziona sia di giorno che di notte, senza alcuna fonte luminosa.
3. Il microbolometro: il sensore termico spiegato semplicemente
Il componente centrale di un dispositivo termico è il microbolometro.
A cosa serve?
Un microbolometro è un sensore composto da migliaia di micro-pixel termosensibili.
Ogni pixel:
-
cattura una variazione di temperatura,
-
la trasforma in segnale elettrico,
-
contribuisce alla creazione dell’immagine finale.
👉 Il sensore non “vede” un animale:
esso misura una differenza di temperatura tra l’animale e il suo ambiente.
Più tale differenza è marcata, più il bersaglio appare chiaramente sullo schermo.

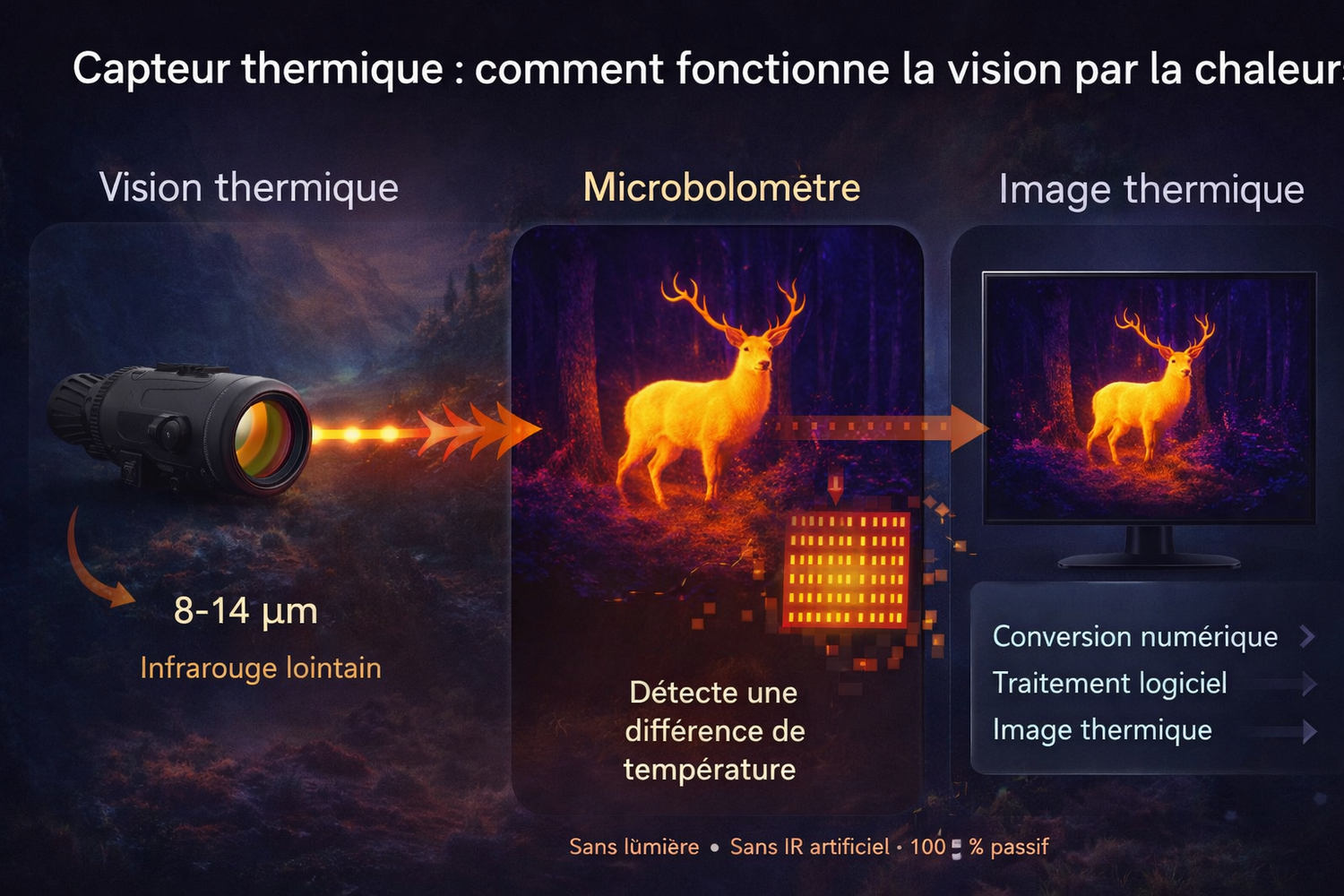

4. Come viene creata l’immagine termica?
L’immagine visualizzata sullo schermo è il risultato di diverse fasi:
-
Rilevamento delle variazioni termiche da parte del microbolometro
-
Conversione dei segnali termici in dati digitali
-
Elaborazione software (contrasto, levigatura, riduzione del rumore)
-
Visualizzazione sotto forma di livelli di grigio o palette di colori
Le famose palette (bianco caldo, nero caldo, rosso, arcobaleno, ecc.) non aggiungono alcuna informazione.
Servono unicamente a migliorare la leggibilità in base alle condizioni e alle preferenze dell’utente.
5. Perché il termico è imbattibile per il rilevamento
La visione termica eccelle in un ambito preciso: individuare una presenza vivente.
I suoi punti di forza
-
Funziona nel buio totale
-
Rileva a lunghissima distanza
-
Insensibile ai colori, ai mimetismi e alla penombra
-
Molto efficace nella vegetazione rada
-
Parzialmente efficace con nebbia leggera o pioggia fine
👉 Un animale immobile, invisibile a occhio nudo, risalta immediatamente in modalità termica.
È per questo che il termico è oggi la tecnologia di riferimento per il rilevamento.
6. I limiti della visione termica
Nonostante le prestazioni, il termico non è perfetto.
I suoi limiti principali
-
Immagine poco realistica
-
Difficoltà a distinguere alcuni dettagli fini (palchi, postura precisa, sesso)
-
Possibile confusione tra due fonti di calore vicine
-
Prestazioni dipendenti dal contrasto termico (estate molto calda, suolo riscaldato)
👉 Il termico dice “c’è qualcosa”, ma non sempre “cosa esattamente”.
È precisamente per questo motivo che viene spesso completato da:
-
visione notturna,
-
o un’ottica digitale ad alta definizione.
7. Ciò che determina realmente la qualità di un sensore termico
Contrariamente alle idee comuni, la qualità di un termico non dipende unicamente dalla risoluzione.
Gli elementi determinanti sono:
-
la risoluzione del sensore (256 / 384 / 640),
-
la sensibilità termica (NETD),
-
la qualità dell’elaborazione software,
-
l’ottica (obiettivo, apertura),
-
la stabilità e la frequenza di aggiornamento.
👉 Due dispositivi con la stessa risoluzione possono offrire prestazioni molto diverse sul campo.
Approfondiremo questi punti nei prossimi articoli.
Conclusione
La visione termica si basa su un principio semplice ma estremamente efficace:
👉 rilevare il calore, non la luce.
Grazie all’infrarosso lontano e al microbolometro, il sensore termico permette di:
-
vedere nel buio totale,
-
rilevare molto presto una presenza,
-
osservare indipendentemente dalle condizioni di luce.
Tuttavia, per un’identificazione precisa, il termico raggiunge i propri limiti — da qui il crescente interesse per i sistemi ibridi.
